4WREE 4WRAE Хидравличен лостов клапан
Спецификация на продукта

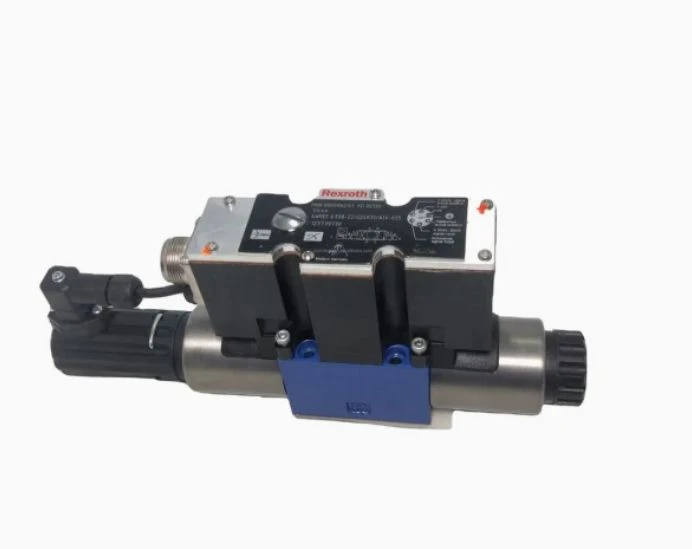

Пропорционалните насочващи вентили 4WREE и 4WRAE Rexroth са компоненти с директно управление с конструкция за монтаж на монтажна плоча. Те се управляват от пропорционални соленоиди с централна резба и намотка за премахване. Соленоидите се управляват по избор от външна електроника (тип 4WRE) или от интегрирана електроника (тип 4WREE и 4WRAE).
Пропорционалните насочващи вентили 4WREE и 4WRAE Rexroth основно се състоят от:
– Корпус (1) с монтажна повърхност
– Контролна макара (2) с компресионни пружини (3 и 4) и пружинни пластини (X1 и X2)
– Соленоиди (5 и 6) и полюсни тръби (P1 и P2) с централна резба
– Преобразувател на позиция (7)
– Допълнителна интегрирана управляваща електроника (8)
– Механичната настройка на нулевата точка (9) е достъпна чрез Pg13.5, а електрическата нулева точка е достъпна чрез Pg7 (10)
Представяне на продукта
функция
– При изключени електромагнити (5 и 6), управляващата макара се държи в централна позиция от пружините за натиск (3 и 4) между пружинните пластини (X1 и X2)
– Директно действие на управляващата макара (2) чрез захранване на един от пропорционалните соленоиди, напр. управление на соленоид "b" (6) → Движение на управляващата макара (2) наляво пропорционално на електрическия входен сигнал → Свързване от P към A и B към T чрез подобни на отвор напречни сечения с прогресивни характеристики на потока
– Изключване на електромагнитите (6) → Контролната макара (2) се връща в централна позиция чрез натискната пружина (3)
В изключено състояние макарата (2) се държи в механична централна позиция от възвратните пружини на соленоида. Това за символа на макарата "V" не се отнася до централната позиция на хидравликата! Когато веригата за управление на затворения контур на електрическия клапан е затворена, макарата се позиционира в хидравлична централна позиция.
